| Video-Controller-Modul VC-32 |
 |
...
...
...
... |
Auftragsentwicklungen
kompakter Video-
lösungen
kundenspezifische
Hard- und Software
FPGA Flexibilität
Bildanalyse |
 |
|
|
| Kompakte Bildverarbeitung und Bilddarstellung mit VC-32 |

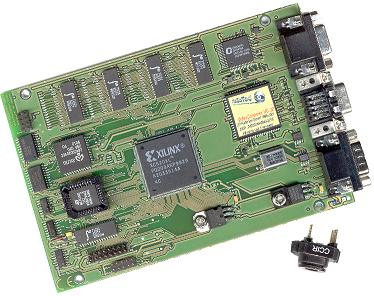

| Der HaSoTec Videocontroller VC-32 besteht aus einer 20MHz CPU, FPGA, bis
zu 4MByte Bildwiderholspeicher, VGA- Ausgabe und einem Videosignal-Decoder mit 6 umschaltbaren Eingängen. |
| Flexible Nutzung |
| Der Controller kann über einen VGA Monitor das Video Livebild und eine Menüleiste anzeigen.
Die Bedienung der Menueleiste kann über anschliessbare Tasten, eine Mouse oder durch eine
Computerschnittstelle erfolgen. Die Funktionalität ist kundenspezifisch und besteht aus einer
Auftragssoftware, die auf der implementierten Basissoftware aufsetzt. Die Basissoftware beinhaltet
Livebilddarstellung in PAL/SECAM oder NTSC Farbe oder Graubild. Die Bildaufnahme kann eingefroren
werden. Ein Mousepointer setzt Markierungen und Hilfslinien für Vermessungsaufgaben. Die Ausgabe
kann statt VGA auch als RGB-Videosignal erfolgen. Verschiedene Formate können damit konvertiert
werden, z.B. PAL composite in NTSC RGB. |
|
|
|
